1. Introdução e Identificação
Este documento apresenta o registo visual e técnico da montagem de circuitos elétricos em bancada. O projeto focou na aplicação da NBR-5410 para garantir a segurança dos utilizadores e a integridade dos componentes através da correta identificação e proteção.
2. Galeria de Registo Visual

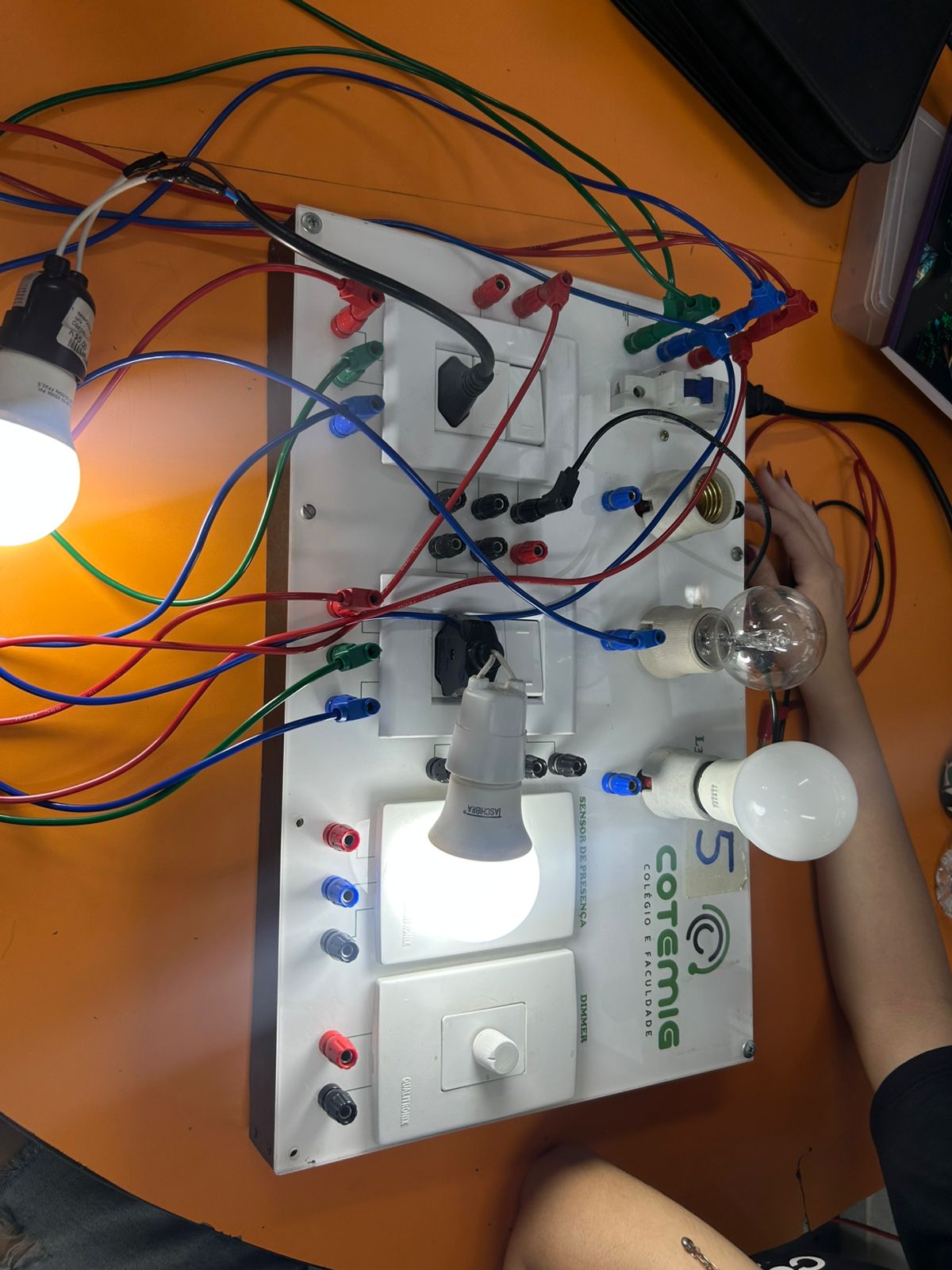

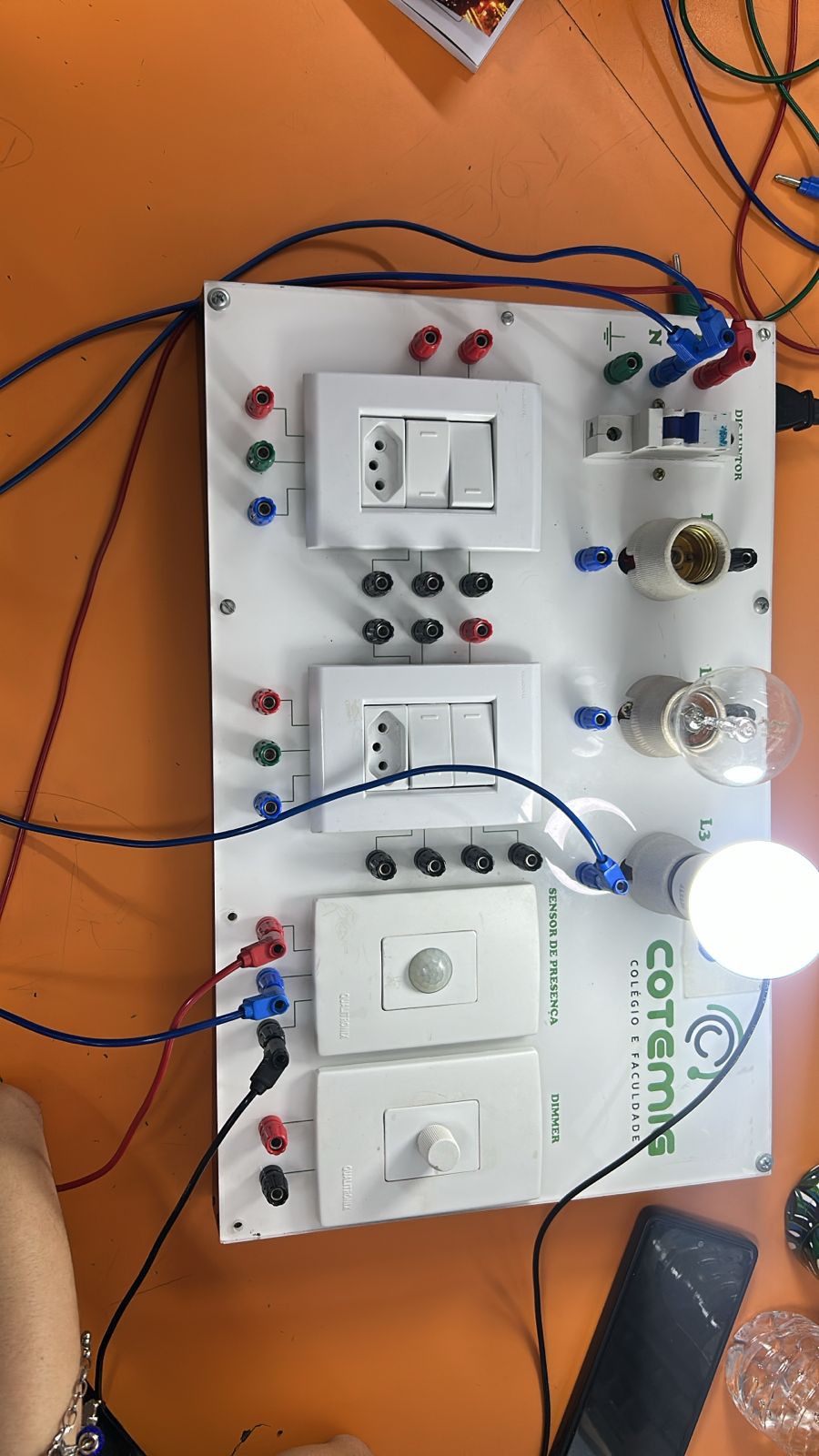

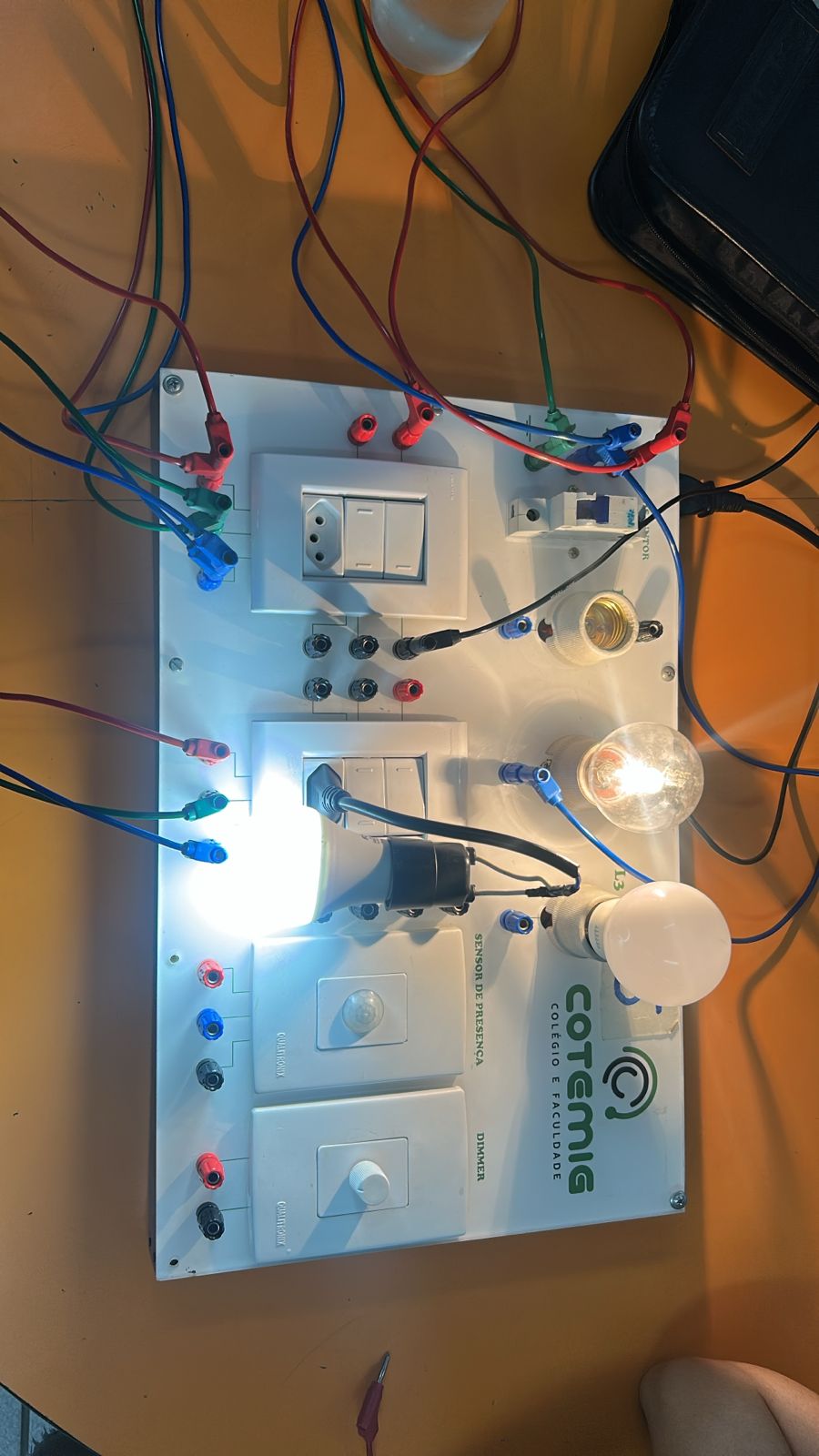

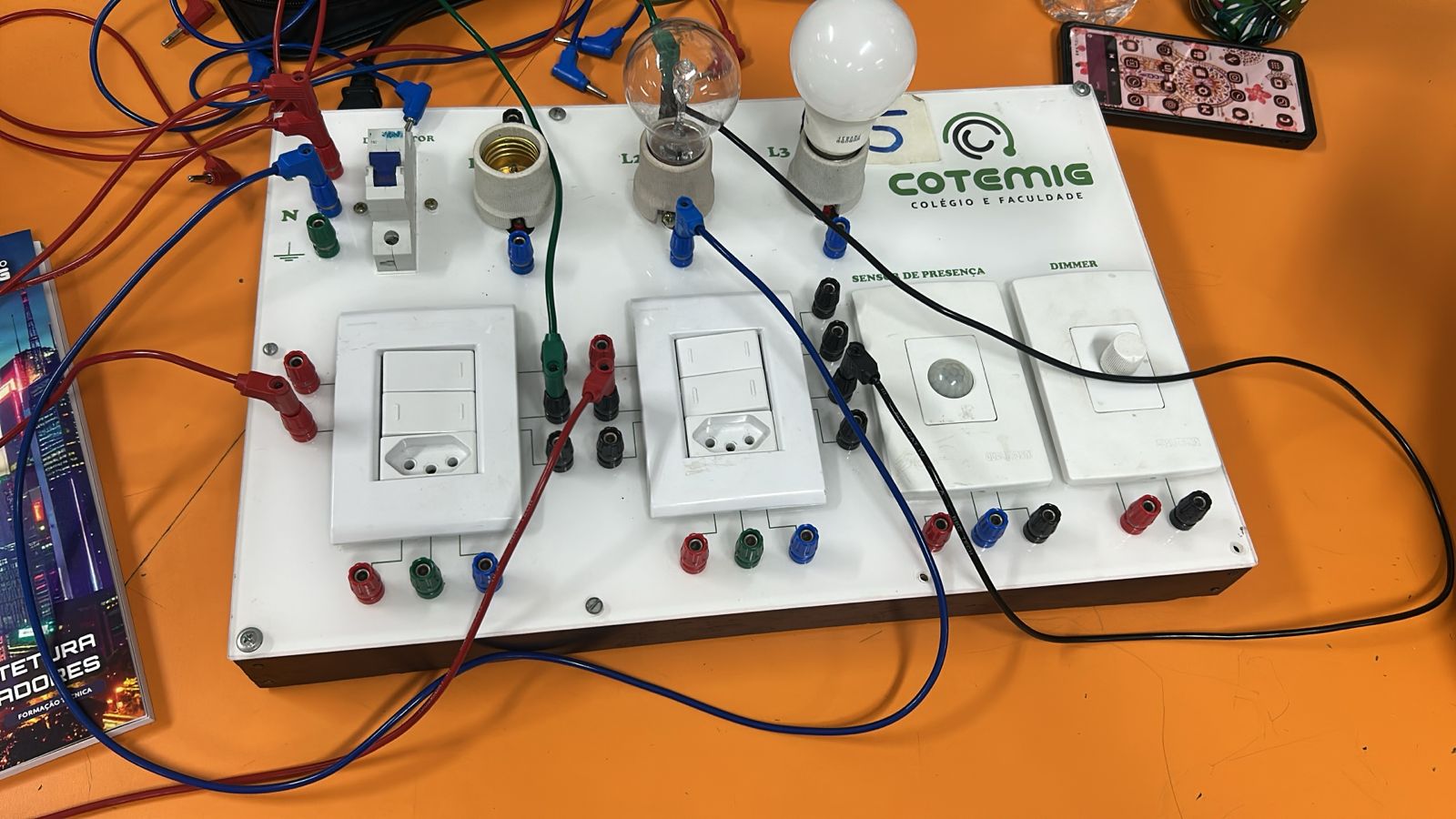

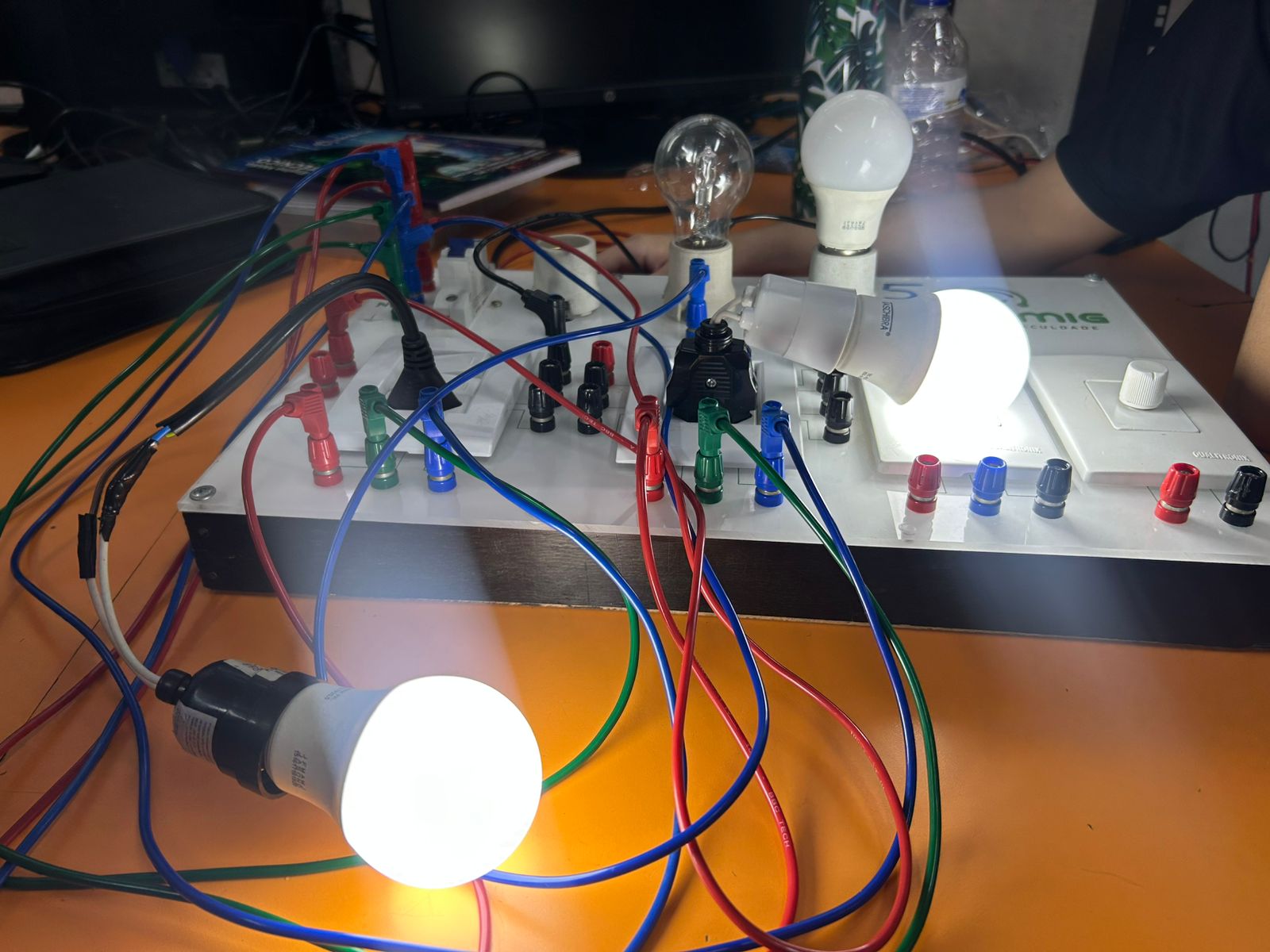

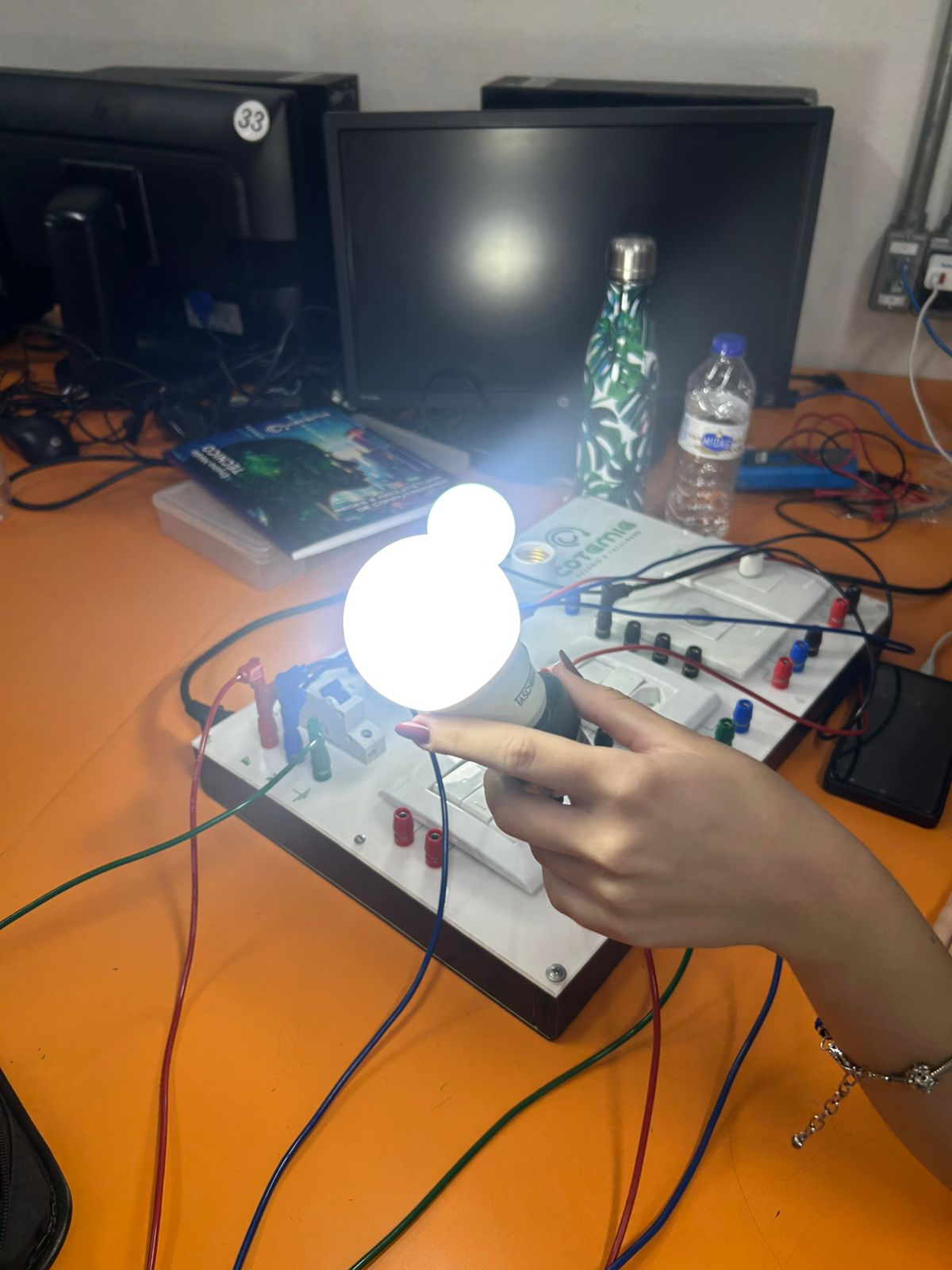

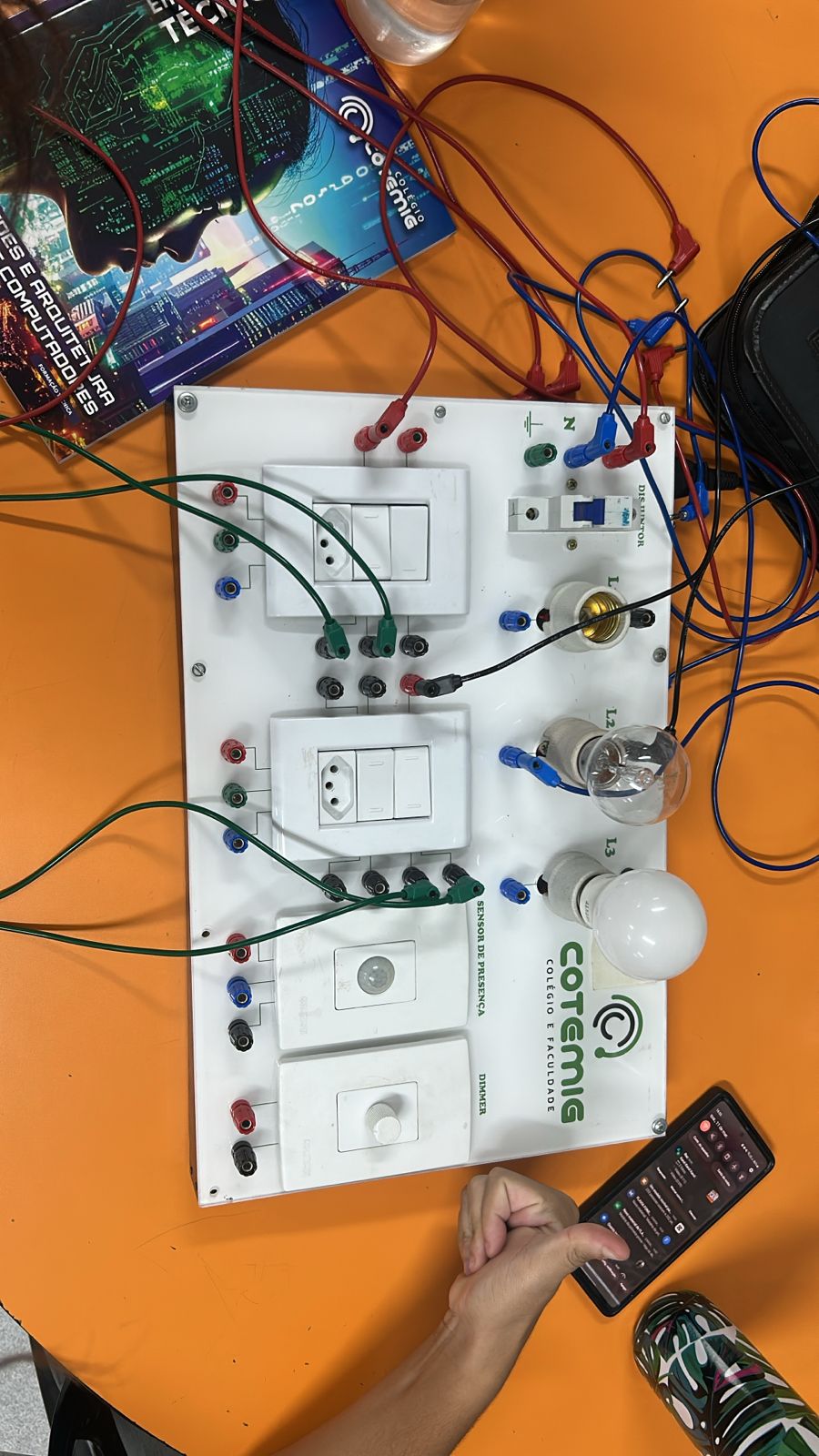

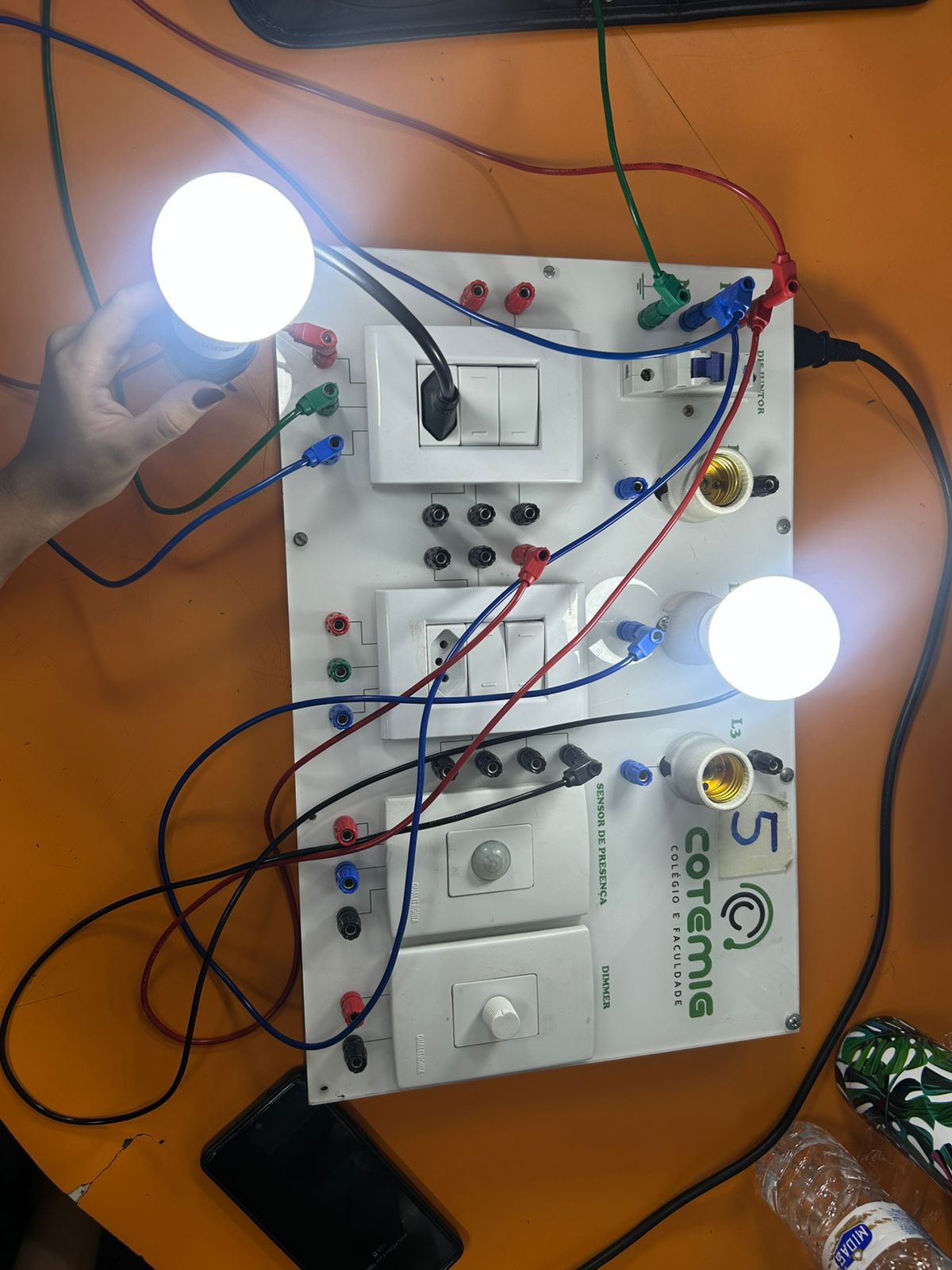

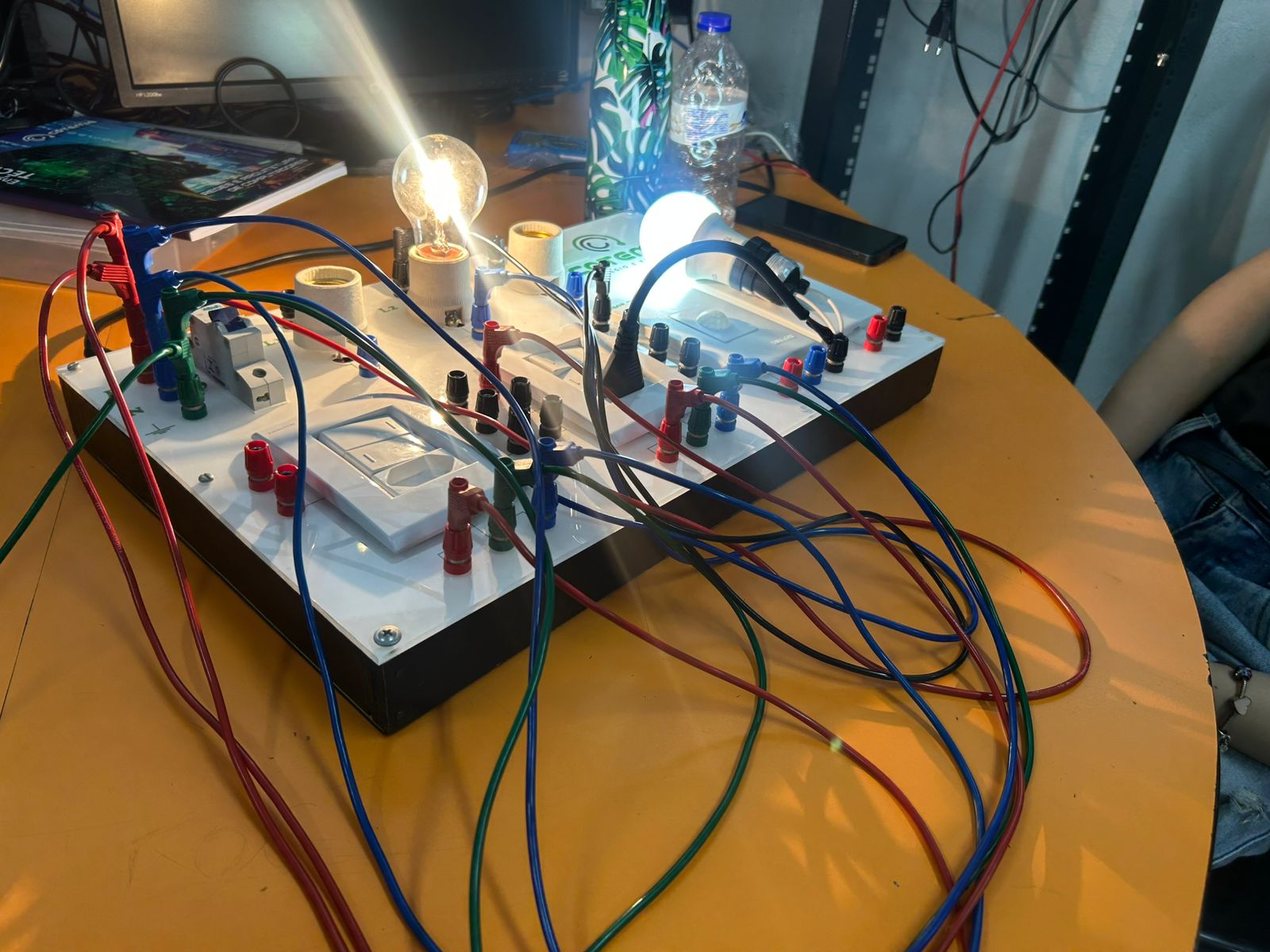

Abaixo seguem os registos fotográficos detalhados da execução prática, desde a organização dos condutores até ao teste final de carga.
3. Padrões Utilizados (NBR-5410)
FASE (Vermelho/Preto)
NEUTRO (Azul)
TERRA (Verde)
4. Notas de Segurança e Diagnóstico
- Proteção: Uso de disjuntor termomagnético contra sobrecargas e curtos-circuitos.
- Medição: Multímetro em 600V AC para validar os 127V nominais.
- Tomadas: Padrão NBR 14136 diferenciando 10A e 20A.
Dica de Ouro: Nunca utilize extensões enroladas enquanto ligadas a cargas potentes. O Efeito Joule acumulado pode derreter o plástico e causar incêndios.
5. Diferencial: 220V
A utilização de 220V permite fios de menor secção para a mesma potência, reduzindo o aquecimento da fiação e o desperdício de energia por calor.
